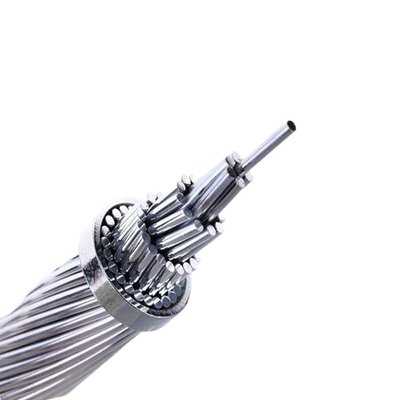

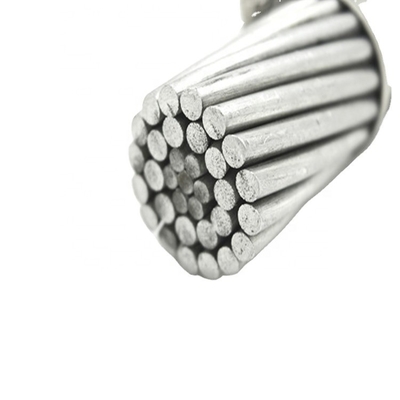

Tipo nudo ibis di alluminio di Steel Reinforced 397,5 MCM del conduttore

Tipo nudo ibis di alluminio di Steel Reinforced 397,5 MCM del conduttore

  • Tipo nudo ibis di alluminio di Steel Reinforced 397,5 MCM del conduttore
  • Tipo nudo ibis di alluminio di Steel Reinforced 397,5 MCM del conduttore
Tipo nudo ibis di alluminio di Steel Reinforced 397,5 MCM del conduttore
Dettagli:
Luogo di origine: NINGBO, CINA
Marca: Suntech
Certificazione: ISO9001,CCC
Numero di modello: ACSR
Termini di pagamento e spedizione:
Quantità di ordine minimo: 2000M
Prezzo: Negotiation
Imballaggi particolari: Cassa o contenitori di legno esportatori
Tempi di consegna: 10-15 giorni feriali
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 2000ton/month
Contatto
Descrizione di prodotto dettagliata
Nome: Conduttore di alluminio Steel Reinforced di ACSR Tipo: Nudo
Applicazione: Linea di trasmissione Materiale di isolamento: NO
Norma: Griglia dello stato, centrale elettrica Materiale: Alluminio
Evidenziare:

Conduttore di alluminio nudo di ACSR

,

L'acciaio ha rinforzato i conduttori sopraelevati nudi

,

397

397,5 conduttore di alluminio Steel Reinforced dell'ibis ACSR di MCM



Che cosa è 397,5 cavo dell'ibis ACSR?


D'acciaio di alluminio dei conduttori di rinforzo (ACSR), anche conosciuto come conduttori di alluminio nudi, sono uno dei conduttori più ampiamente usati per la trasmissione. 397,5 il cavo dell'ibis ACSR di MCM consiste di uno o più strati di di alluminio trefolo sopra il centro d'acciaio ad alta resistenza che può essere singoli o fili multipli secondo il requisito. Ci possono essere varie combinazioni d'incaglio di Al e di fili di acciaio che prestano la flessibilità ottenere la capacità di carico corrente adatta e la forza meccanica per l'applicazione.


Che cosa è le specifiche 397,5 del cavo dell'ibis ACSR di MCM?


Dimensione (AWG o KCM): 397,5
Arenamento (AL/STL): 25/7
Pollici del diametro: Alluminio: 0,1236
Pollici del diametro: Acciaio: 0,0961
Pollici del diametro: Il centro d'acciaio: 0,2882
Pollici del diametro: Cavo OD: 0,783
Peso lb/1000FT: Alluminio: 374,7
Peso lb/1000FT: Acciaio: 171,9
Peso lb/1000FT: Totale: 546,6
Contenuto %: Alluminio: 68,53
Contenuto %: Acciaio: 31,47
Rate Breaking Strength (libbre.): 16.300
OHMS/1000ft: CC a 20ºC: 0,0428
OHMS/1000ft: CA a 75ºC: 0,052
Ampacity: 587 amp


Che cosa è l'applicazione 397,5 del cavo dell'ibis ACSR?


397,5 il cavo dell'ibis ACSR è adatto ad uso in tutte le portate pratiche sui pali di legno, sulle torri della trasmissione e su altre strutture. Le applicazioni variano dalle linee di altissima tensione e lunghe (EHV) di trasmissione alle portate di sotto-servizio alle tensioni di utilizzazione o di distribuzione sui locali privati.
Il conduttore di ACSR (d'acciaio di alluminio del conduttore di rinforzo) ha un'annotazione di servizio lunga a causa della sue economia, affidabilità e forza al rapporto di peso. La conducibilità leggera ed alta combinata di alluminio con forza del centro d'acciaio permette alle più alte tensioni, a meno depressione ed alle portate più lunghe che tutta l'alternativa.


Che cosa è le norme 397,5 del cavo dell'ibis ACSR?


Cavo di alluminio di ASTM B-230, 1350-H19 per gli usi elettrici
Conduttori di alluminio di ASTM B-231, disposizione concentrica incagliati
Conduttori di alluminio di ASTM B-232, concentrico posto incagliato, d'acciaio rivestito di rinforzo (ACSR)
Cavo d'acciaio rivestito di alluminio del centro di ASTM B-341 per i conduttori di alluminio, d'acciaio di rinforzo (ACSR/AZ)
Lo zinco di ASTM B-498 ha ricoperto il cavo d'acciaio del centro per i conduttori di alluminio, d'acciaio di rinforzo (ACSR)


Conduttori di ACSR nella norma canadese


Nome in codice Superficie totale Arenamento e diametro Diametro esterno approssimativo Massa lineare Resistenza alla trazione stimata D.C. Resistance massimo 20 a ℃ Ω/km Valutazione di Cuttent
  Alluminio Acciaio Totale Alluminio Acciaio Alluminio Acciaio Totale.
  millimetro 2 millimetro 2 millimetro 2 millimetro millimetro millimetro kg/km kg/km kg/km Dan
scricciolo 8,34 1,39 9,73 6/1.33 1/1.33 3,99 22,9 10,8 33,7 308 3,43035 63
Silvia 10,59 1,34 11,93 6/1.5 1/1.50 4,5 29 14 43 420 2,7139 67
La Turchia 13,29 2,19 15,48 6/1.68 1/1.68 5,04 37 17 54 524 2,1586 78
Cigno 21,16 3,55 24,71 6/2.12 1/2.12 6,36 58 27 85 832 1,3557 105
Swante 21,16 5,35 26,5 7/1.96 1/2.61 6,53 58 42 100 1053 1,3557 104
Sorso 26,69 4,45 31,14 6/2.38 1/2.38 7,14 73,3 34,6 107,9 1021 1,07124 126
Passero 33,61 5,61 39,22 6/2.67 1/2.67 8,01 92 44 136 1270 0,8535 139
Sparate 33,61 8,52 42,13 7/2.47 1/3.30 8,24 92 67 159 1611 0,8535 138
Robin 42,39 7,1 49,49 6/3.00 1/3.00 9 116 55 171 1585 0,6767 160
Raven 53,48 8,9 62,38 6/3.37 1/3.37 10,11 147 69 216 1932 0,5364 183
Quaglia 67,42 11,23 78,65 6/3.78 1/3.78 11,34 185 88 273 2362 0,4255 210
Piccione 85,03 14,19 99,22 6/4.25 1/4.25 12,75 233 110 343 2941 0,3373 241
Pinguino 107,23 17,87 125,1 6/4.77 1/4.77 14,31 294 139 433 3706 0,2675 276
Waxwing 135,16 7,48 142,64 18/3.09 1/3.09 15,45 373 58 431 3027 0,2133 319
Pernice 135,16 22 157,16 26/2.57 7/2.00 16,28 374 172 546 5029 0,2143 323
Struzzo 152 24,71 176,71 26/2.73 7/2.12 17,28 421 193 614 5652 0,1906 346
MERLIN 170,45 9,48 179,93 18/3.47 1/3.47 17,35 470 74 544 3823 0,1691 364
Fanello 170,45 27,81 198,26 26/2.89 7/2.25 18,31 472 217 689 6271 0,1699 371
Oriole 170,45 39,81 210,26 30/2.69 7/2.69 18,83 473 311 784 7745 0,1704 372
Chickadee 201,42 11. 16 212,58 18/3.77 1/3.77 18,85 555 87 642 4399 0,1431 403
Brant 201,42 26,13 227,55 24/3.27 7/2.18 19,61 558 204 762 6469 0,1438 405
Ibis 201,42 32,77 234,19 26/3.14 7/2.44 19,88 558 256 814 7211 0,1438 403
Allodola 201,42 46,97 248,39 30/2.92 7/2.92 20,44 560 367 927 8869 0,1442 410
Pellicano 241,68 13,42 255,1 18/4.12 1/4.14 20,7 666 105 771 5216 0,1193 449
Luce intermittente 241,68 31,29 272,97 24/3.58 7/2.39 21,49 670 245 915 7666 0,1199 454
Falco 241,68 39,42 281,1 26/3.44 7/2.67 21,79 670 308 978 8665 0,1199 455
Gallina 241,68 56,39 298,07 30/3.20 7/3.20 22,4 671 441 1112 10534 0,1201 457
Falco pescatore 282 15,68 297,68 18/4.47 1/4.47 22,35 777 122 899 6088 0,1022 492
Parrocchetto 282 36,58 318,58 24/3.87 7/2.58 23,22 781 286 1067 8822 0,1027 492
Colomba 282 45,94 327,94 26/3.72 7/2.89 23,55 781 359 1140 10103 0,1027 499
Eagle 282 65,81 347,81 30/3.46 7/3.46 24,21 783 515 1298 13392 0,103 500
Pavone 306,58 39,74 346,32 24/4.03 7/2.69 24,2 849 311 1160 9588 0,0945 522
Squab 306,58 49,94 356,52 26/3.87 7/3.01 24,51 850 390 1240 10841 0,0945 523
Anatra di legno 306,58 71,55 378,13 30/3.16 7/3.61 25,25 851 560 1411 12884 0,0947 523
Teal 306,58 69,87 376,45 30/3.61 19/2.16 25,24 851 548 1399 13359 0,0947 527
Kingbird 322,26 17,9 340,16 18/4.78 1/4.78 23,88 889 139 1028 6956 0,08945 530
Corvo 322,26 41,81 364,07 24/4.14 7/2.76 24,84 893 326 1219 10083 0,08989 537
Grosbeak 322,26 52,45 374,71 26/3.97 7/3.09 25,15 893 409 1302 11180 0,08989 538
Melanitta 322,26 75,22 394,48 30/3.70 7/3.70 25,88 895 589 1484 13544 0,09011 541
Egretta 322,26 73,55 395,81 30/3.70 19/2.22 25,9 894 576 1470 14055 0,09011 542
Rapido 322,26 8,96 331,22 36/3.38 1/3.38 23,62 888 70 958 6052 0,08945 542
Fenicottero 337,74 43,81 381,55 24/4.23 7/2.82 25,4 936 342 1278 10566 0,08577 552
Sula 337,74 55,03 392,77 26/4.07 7/3.16 25,76 936 429 1365 11733 0,08577 618
Trampolo 362,58 46,97 409,55 24/4.39 7/2.92 26,31 1005 367 1372 11335 0,07989 577
Storno 362,58 59,03 421,61 26/4.21 7/3.28 26,68 1005 461 1466 12591 0,07989 578
Tordo sassello 362,58 82,58 445,16 30/3.92 19/2.35 27,43 1006 647 1653 15394 0,08009 581
Sterna 402,84 27,87 430,71 45/3.38 7/2.25 27,03 1116 217 1333 9737 0,07191 610
Condor 402,84 52,19 455,03 54/3.08 7/3.08 27,72 1116 408 1524 12445 0,07911 614
Cuculo 402,84 52,19 455,03 24/4.62 7/3.08 27,74 1116 408 1522 12394 0,07191 614
Drake 402,84 65,51 468,45 26/4.44 7/3.45 28,11 1116 518 1628 13992 0,07191 614
Folaga 402,84 11,16 414 36/3.77 1/3.77 26,41 1110 88 1198 7485 0,07156 614
Mallard 402,84 91,87 484,71 30/4.14 19/2.48 28,96 1119 719 1838 17118 0,07208 618
Rubicondo 456,06 31,54 487,6 45/3.59 7/2.40 28,73 1263 247 1510 10931 0,06351 656
Canarino 456,06 59,1 515,16 54/3.28 7/3.28 29,52 1263 461 1724 14095 0,06351 660
Ferrovia 483,42 33,42 516,84 45/3.70 7/2.47 29,61 1339 262 1601 11585 0,05992 679
Catbird 483,42 13,42 496. 84 36/4.14 1/4.14 28,95 1333 105 1438 8766 0,05962 679
Cardinale 483,42 62,65 546. 07 54/3.38 7/3.38 30,42 1339 490 1829 14936 0,05992 681
Ortolan 523,68 36,19 559. 87 45/3.85 7/2.57 30,81 1451 283 1734 12310 0,05331 712
Tanager 523,68 14,51 538,19 36/4.30 1/4.30 30,12 1443 113 1556 9493 0,05504 710
Chiurlo 523,68 67,87 591,55 54/3.52 7/3.52 31,68 1451 530 1981 16180 0,05531 715
Ghiandaia azzurra americana 563,93 39,03 602,96 45/4.00 7/2.66 31,98 1563 385 1868 13263 0,05136 743
Fringillide. 563,93 71,55 635,48 54/3.65 19/2.19 32,85 1570 580 2130 17441 0,05161 746
Stamina 604,26 41,55 645,81 48/4.14 7/2.76 33,12 1674 327 2001 14179 0,04793 772
Grackle 604,26 76,58 680,84 54/3.77 19/2.27 33,97 1682 600 2282 18678 0,04817 773
Tarabuso 644,51 44,52 689,03 45/4.27 7/2.85 34,17 1785 349 2134 15148 0,04494 802
Fagiano 644,51 81,63 726,19 54/3.90 19/2.34 35,1 1795 638 2433 19400 0,04516 807
Allodola 644,51 17,87 662,38 36/4.78 1/4.78 33,42 1777 140 1917 11585 0,04472 810
Dipper 684,84 47,1 731,94 45/4.40 7/2.92 35,16 1898 368 2266 16070 0,0423 831
Martin 684,84 88,71 771,55 54/4.02 19/2.41 36,17 1906 679 2585 20605 0,0425 835
Bobolink 725,1 50,32 775,42 45/4.53 7/3.02 36,24 2009 393 2402 17071 0,03994 859
Piviere 725,1 91,87 816,97 54/4.14 19/2.48 37,24 2019 719 2738 21824 0,04013 862
Sitta 765,35 52,9 818,25 45/4.65 7/3.10 37,2 2120 414 2534 17789 0,03784 886
Pappagallo 765,35 96,84 862,19 54/4.25 19/2.55 38,25 2131 759 2890 23020 0,03802 890
Pavoncella 805,68 55,48 861,16 45/4.77 7/3.18 38,16 2232 435 2667 18702 0,03595 911
Falco 805,68 102,1 907,81 54/4.36 19/2.62 39,26 2243 799 3042 24255 0,03613 917
Chukar 902,7 73,51 902,72 84/3.70 19/2.22 40,7 2511 575 3086 22685 0,03245 975
Uccellino azzurro 1092 88,8 1092,28 84/4.07 19/2.44 44,76 3036 697 3733 26830 0,02681 1180
Kiwi 1100 47,5 1099,2 72/4.41 7/2.94 44,07 3057 370 3427 22160 0,02684 1180
Thrasher 1170,8 65,15 1170,8 76/4.43 19/2.09 45,9 3256 511 3767 25300 0,02478 1200
Urogallo 40,52 14,13 54,65 8/2.54 1/4.24 9,32 112 110 222 2360 0,7115 155
Procellaria 51,61 30,06 81,67 12/2.34 7/2.34 11,71 143 235 378 4715 0,5613 187
Minorca 56,13 32,77 88,9 12/2.44 7/2.44 12,22 156 256 412 5125 0,5161 197
Livorno 68,19 39,81 108 12/2.69 7/2.69 13,46 189 311 500 6170 0,4248 221
La Guinea 80,58 46,97 127,55 12/2.92 7/2.92 14,63 223 367 590 7255 0,3595 244
Piviere tortolino 89,48 52,19 141,67 12/3.08 7/3.08 15,42 248 409 657 7850 0,3237 260
Dorking 96,71 56,39 153,1 12/3.20 7/3.20 16,03 268 441 709 8480 0,2995 272
Brahma 102,97 91,87 194,84 16/2.86 19/2.48 18,14 285 722 1007 12880 0,2813 288
Alca 102,84 92,32 195,2 8/4.05 7/2.25 14,83 282,7 217,3 500 8740 0,2789 276
Cochin 107,1 62,45 169,55 12/3.37 7/3.37 16,84 297 488 765 9390 0,2705 287


Tipo nudo ibis di alluminio di Steel Reinforced 397,5 MCM del conduttore 0
