Luogo di origine: | La CINA |
Marca: | Suntech Tower |
Certificazione: | ISO, CE |
Numero di modello: | Unipolare per la comunicazione |
Quantità di ordine minimo: | 1 torre |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | Contenitori esportatori |
Tempi di consegna: | 30-35 giorni dopo il deposito |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 80000 tonnellate metriche/tonnellate metriche all'anno |
Nome di prodotto: | Unipolare per la comunicazione | Lista materiale: | Q235 d'acciaio Q420 |
---|---|---|---|
Altezza: | 10-100m | Trattamento di superficie: | Immersione calda galvanizzata |
Velocità del vento: | seconda raffica 110~180km/h 3 | Applicazione: | Torri delle Telecomunicazioni |
Evidenziare: | Torre di comunicazione unipolare d'acciaio Q235,torre d'acciaio di telecomunicazione di altezza di 100m |

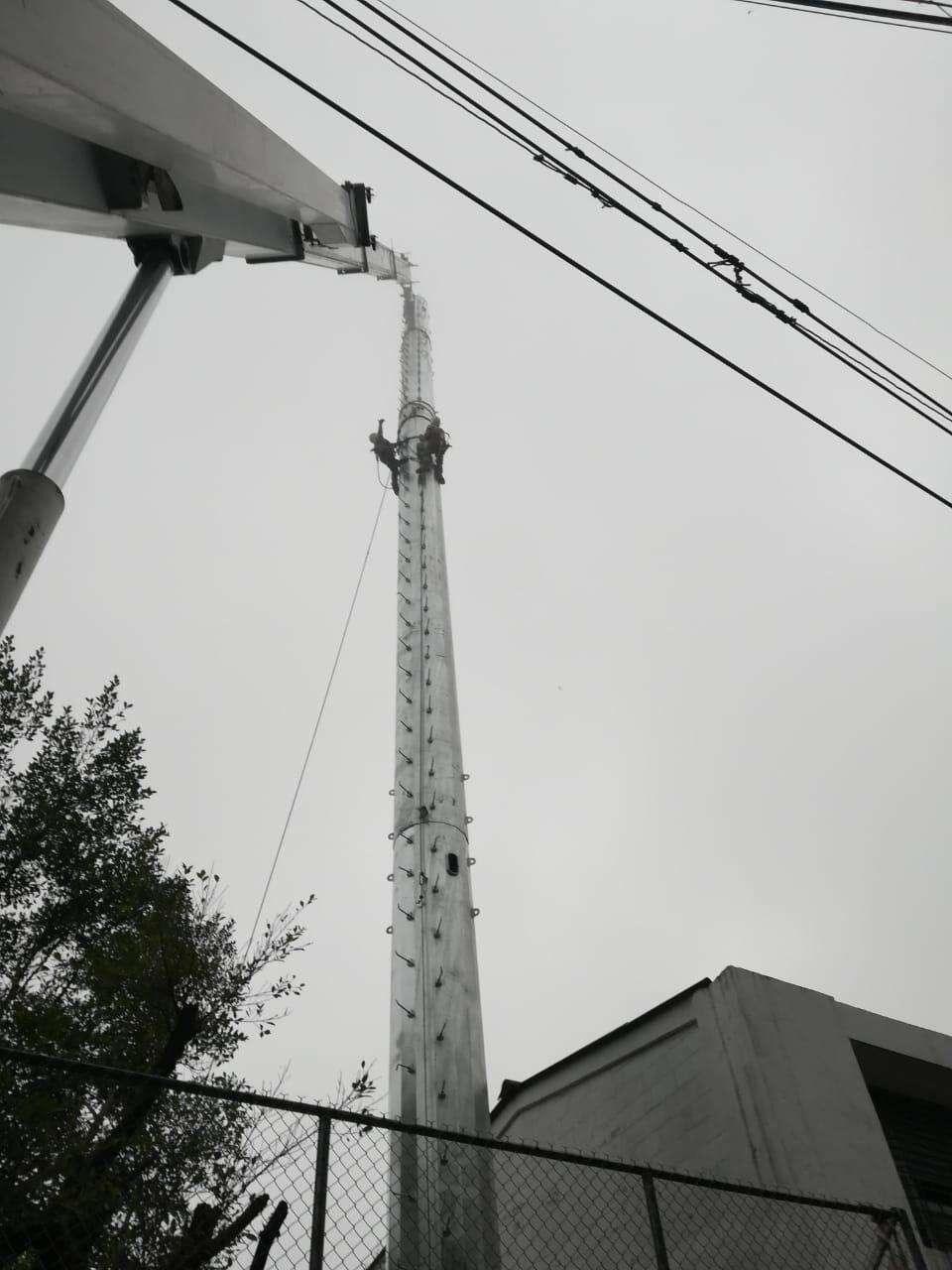

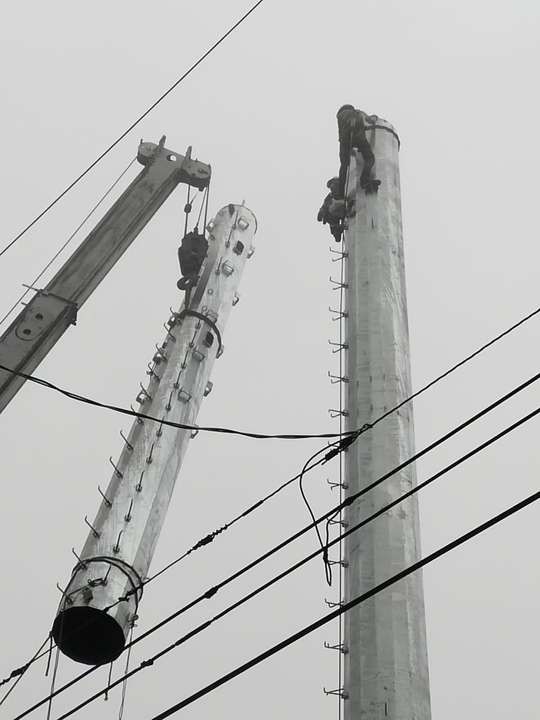

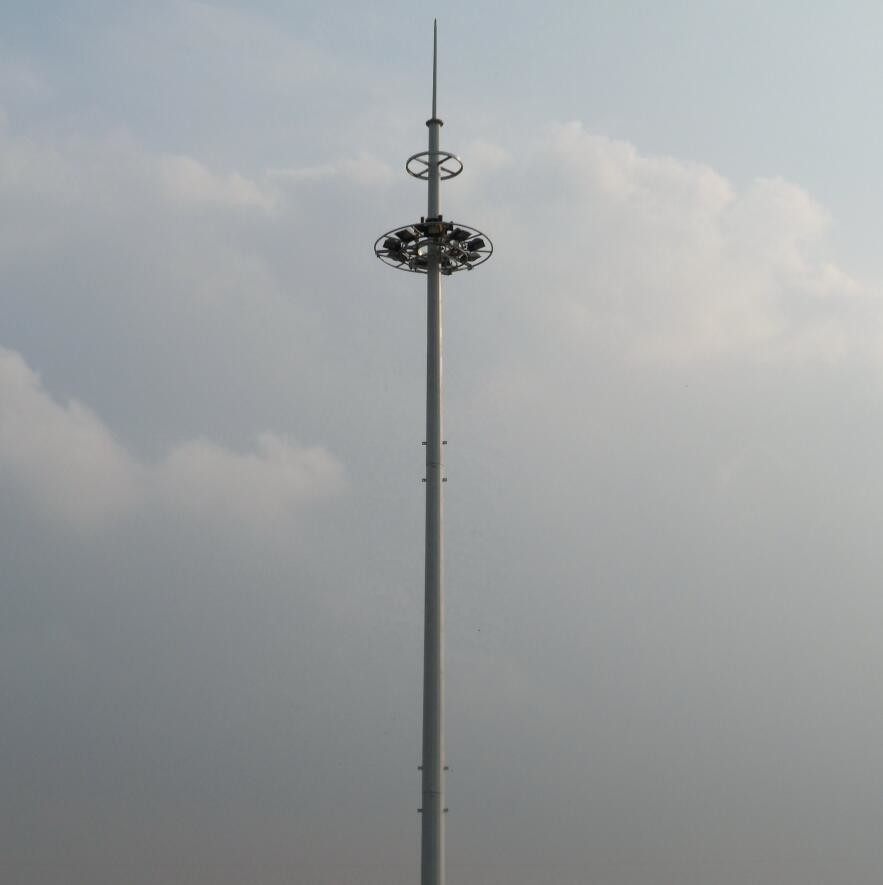

Unipolare per la torre d'acciaio di telecomunicazione delle Telecomunicazioni di comunicazione con la immersione calda galvanizzata
Stiamo conducendo il produttore cinese della torre che hanno 26 anni di esperienze, offrenti tutto il genere di prodotti della torre e gli accessori relativi, fanno l'installazione e la manutenzione e stiamo esportando più di 65 paesi durante le decadi.
Inoltre abbiamo lotti delle esperienze per la progettazione di torre basata sulla norma internazionale e sulla soluzione redditizia bassa d'offerta ai nostri clienti universalmente.
Progettazione
1. acciaio della struttura di codice TIA/EIA-222-G/F di progettazione
2. acciaio di tensione GB/T 700 di GradeMild SteelHigh: Q235B, Q235C, Q235DGB/T1591: Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. il vento di progettazione si accelera a 250 km/ora
4. deviazione permissibile 0,5 una velocità operativa di ~1,0 gradi
5. forza di tensione (Mpa) 360~510470~630
6. carico di snervamento (t≤16mm) (Mpa) 355235
7. allungamento (%) 2024
8. forza d'impatto chilovolt (J) 27 (20°C) ---Q235B (S235JR) 27 (20°C)--- Q345B (S355JR) 27 (0°C)--- Q235C (S235J0) 27 (0°C)--- Q345C (S355J0) 27 (- 20°C)--- Q235D (S235J2) 27 (- 20°C)--- Q345D (S355J2)
9. bulloni & grado matto 4,8, 6,8, 8,8
10. proprietà formechanical di norme
Serra l'iso 898-1
Iso matto 898-2
Iso 6507-1 delle rondelle
11. norme per le dimensioni
11,1 bulloni DIN7990, DIN931, DIN933;
11,2 ISO4032 matto, ISO4034;
11,3 rondelle DIN7989, DIN127B, ISO7091
12. La CO2 di saldatura di metodo ha protetto la saldatura ad arco & la saldatura ad arco sommersa (SEGA)
Dati tecnici
Progettazione | ||
1. Codice di progettazione | TIA/EIA-222-G/F | |
Acciaio della struttura | ||
2. Grado | Acciaio dolce | Acciaio ad alta resistenza |
GB/T 700: Q235B, Q235C, Q235D | GB/T1591: Q345B, Q345C, Q3455D | |
ASTM A36 | ASTM A572 Gr50 | |
EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
3. Velocità del vento di progettazione | Fino a 250 km/ora | |
4. Deviazione permissibile | una velocità operativa di 0,5 ~1,0 gradi @ | |
5. Forza di tensione (Mpa) | 360~510 | 470~630 |
6. Carico di snervamento (t≤16mm) (Mpa) | 355 | 235 |
7. Allungamento (%) | 20 | 24 |
8. Forza d'impatto chilovolt (J) | 27 (20°C)---Q235B (S235JR) | 27 (20°C)---Q345B (S355JR) |
27 (0°C)---Q235C (S235J0) | 27 (0°C)---Q345C (S355J0) | |
27 (- 20°C)---Q235D (S235J2) | 27 (- 20°C)---Q345D (S355J2) | |
Bulloni & dadi | ||
9. Grado | Grado 4,8, 6,8, 8,8 | |
10. Norme per le proprietà meccaniche | ||
10,1 bulloni | Iso 898-1 | |
10,2 matto | Iso 898-2 | |
10,3 rondelle | Iso 6507-1 | |
11. Norme per le dimensioni | ||
11,1 bulloni | DIN7990, DIN931, DIN933 | |
11,2 matto | ISO4032, ISO4034 | |
11,3 rondelle | DIN7989, DIN127B, ISO7091 | |
Saldatura | ||
12. Metodo | La CO2 ha protetto la saldatura ad arco & la saldatura ad arco sommersa (SEGA) | |
13. Norma | AWS D1.1 | |
Marcatura | ||
14. Metodo di segno dei membri | Timbratura della pressa idraulica | |
Galvanizzazione | ||
15. Livello di galvanizzazione delle sezioni d'acciaio | Iso 1461 o ASTM A123 | |
16. Livello di galvanizzazione dei bulloni e dei dadi | Iso 1461 o ASTM A153 | |
Prova | ||
17. Prova di fabbrica | Prova di trazione, analisi degli elementi, prova di Sharpy (prova di urto), piegamento freddo, Prova di Preece, prova del martello |
|
Capacità | ||
18. Capacità di produzione massima | 50.000 TONNELLATE per annum |
La nostra gamma di prodotti,
Torri d'acciaio d'acciaio di industria della struttura particolarmente e prodotti relativi che includono le torri di potere e le strutture della sottostazione, le torri della telecomunicazione ed i prodotti relativi dei siti delle Telecomunicazioni, pali di iluminazione pubblica ecc.
La linea di trasmissione che mette insieme gli strumenti e le attrezzature, strumenti di posa di un cavo del undergroud incuded mettendo insieme i blocchi, sollevanti le attrezzature, i rulli del cavo, il conduttore Gripper, l'argano a benzina, il tenditore dell'estrattore idraulico, Gin Poles, i carrelli di ispezione ed altre macchine stimate.
I montaggi di potere, gli isolanti della trasmissione ed i cavi e le funi hanno incluso l'isolante di vetro dell'isolante di sospensione, l'isolante della porcellana, il conduttore che di alluminio l'acciaio ha rinforzato, tutto il conduttore della lega di alluminio, il filo d'acciaio placcato di alluminio, il cavo limitato aereo, il cavo elettrico, morsetto della tenuta, tirante il morsetto con la puleggia, i piatti dell'arco, i tubi del connettore ed i montaggi stimati.
Ed i nostri strumenti i Co., srl del macchinario di potere di Ningbo Suntech della società del ramo come fornitore globale professionale che stanno esportando più di 90 paesi nel mondo, stiamo provando a mettere a fuoco sulle soluzioni complete come forniamo tutti i prodotti relativi e servizi di progettazione come requisito del cliente, per esempio dal consulente tecnico, dai servizi di design, dai servizi del disegno, dalla fabbricazione, dal trasporto, dal controllo e perfino dalla costruzione dell'installazione & dai servizi di manutenzione.
Insistendo sulla filosofia di affari di «per essere onesta, per ottenere concetto di servizio e» vantaggioso per entrambe le parti di perseguire il valore d'elevazione del cliente, lo fa vincere le grandi reputazioni sia dagli operatori di telecomunicazione che operatori di potere dell'elettricità, siamo disposti a sviluppare e dividere il successo con voi.
I nostri servizi
I nostri servizi comprendono le disposizioni preliminari, scrittura dei capitolati d'oneri, sollecitazioni offerte, esame dei pacchetti offerti, le progettazioni finali, le ispezioni, il progetto
gestione e certificazione d'organizzazione professionale. Oltre al montaggio delle torri autosufficienti e guyed dei monopoles, anche possiamo fornire
dettagli dell'installazione e di montaggio. Forniamo le analisi strutturali delle strutture delle Telecomunicazioni conformemente ai codici applicabili (industrie elettroniche
Associazione, norma della Cina, American National Standards Institute, regolamento edilizio uniforme ed altri).
