Luogo di origine: | La Cina |
Marca: | Suntech Tower |
Certificazione: | ISO, CE |
Numero di modello: | Torre unipolare del ferro delle Telecomunicazioni |
Quantità di ordine minimo: | 1 torre |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | Contenitori esportatori |
Tempi di consegna: | 30-35 giorni dopo il deposito |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 100000 tonnellate metriche/tonnellate metriche all'anno |
Nome di prodotto: | Torre unipolare d'acciaio | Lista materiale: | Acciaio Q345 Q245 Q420 |
---|---|---|---|
Altezza: | 10-120m | Trattamento di superficie: | Immersione calda galvanizzata |
Velocità del vento: | seconda raffica 80~160km/h 3 | Uso: | Torre unipolare d'acciaio |
Evidenziare: | Torre unipolare del ferro,torre unipolare d'acciaio di 20m,torre d'acciaio di telecomunicazione di altezza di 20m |

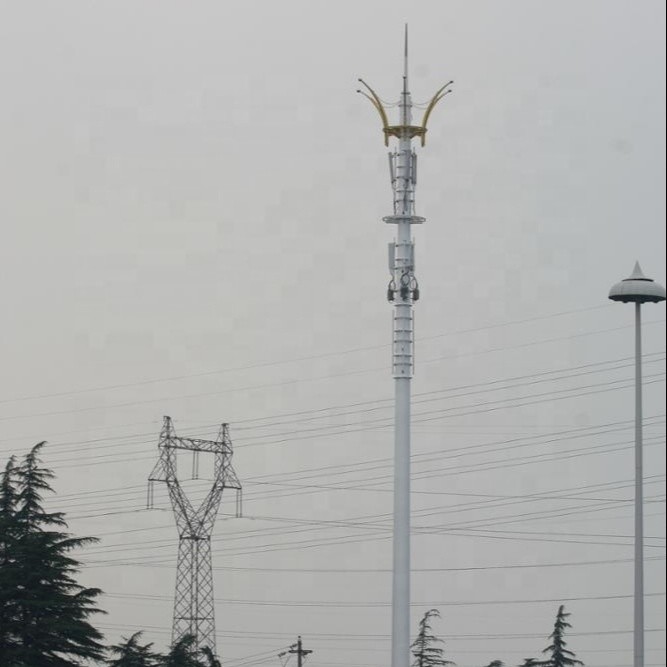

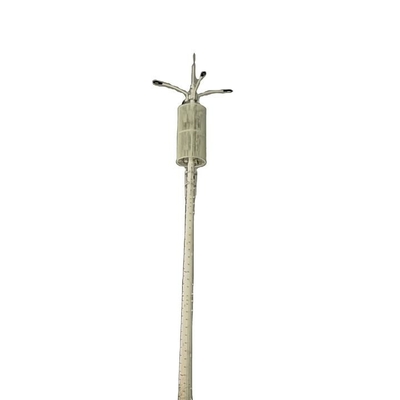

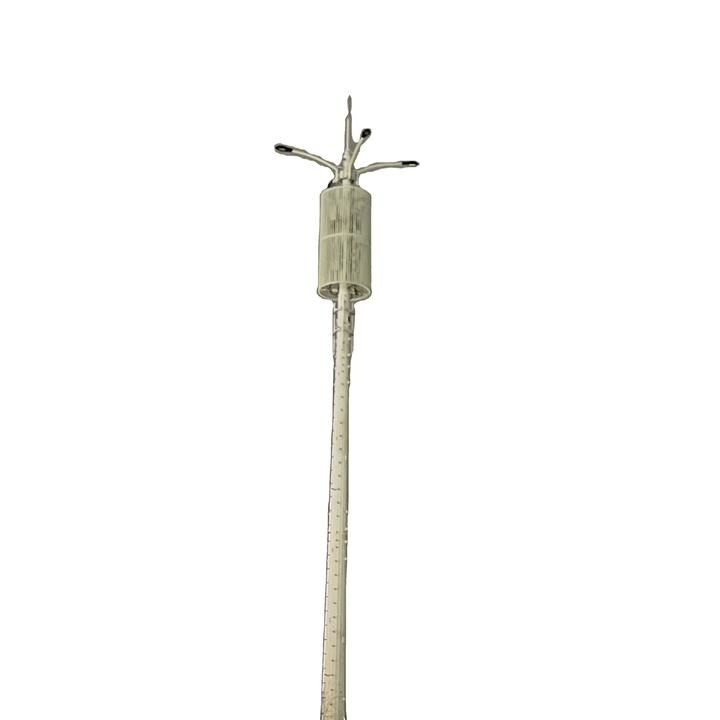

torre unipolare del ferro delle Telecomunicazioni di 20m per il cantiere di telecomunicazione
Il gruppo di potere di Suntech è uno di più grande acquisizione, ingegneria & le società di contrattazione del gruppo nella società e nella fabbrica del ramo del gruppo di China.Our già si sono impegnate nel campo di energia elettrica più di 26 anni.
Dettaglio rapido:
1. acciaio della struttura di codice TIA/EIA-222-G/F di progettazione
2. acciaio di tensione GB/T 700 di GradeMild SteelHigh: Q235B, Q235C, Q235DGB/T1591: Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. il vento di progettazione si accelera a 250 km/ora
4. deviazione permissibile 0,5 una velocità operativa di ~1,0 gradi
5. forza di tensione (Mpa) 360~510470~630
6. carico di snervamento (t≤16mm) (Mpa) 355235
7. allungamento (%) 2024
8. forza d'impatto chilovolt (J) 27 (20°C) ---Q235B (S235JR) 27 (20°C)--- Q345B (S355JR) 27 (0°C)--- Q235C (S235J0) 27 (0°C)--- Q345C (S355J0) 27 (- 20°C)--- Q235D (S235J2) 27 (- 20°C)--- Q345D (S355J2)
9. bulloni & grado matto 4,8, 6,8, 8,8
10. proprietà formechanical di norme
10,1 iso 898-1 dei bulloni
10,2 iso matto 898-2
10,3 iso 6507-1 delle rondelle
11. norme per le dimensioni
11,1 bulloni DIN7990, DIN931, DIN933;
11,2 ISO4032 matto, ISO4034;
11,3 rondelle DIN7989, DIN127B, ISO7091
12. La CO2 di saldatura di metodo ha protetto la saldatura ad arco & la saldatura ad arco sommersa (SEGA)
Dettaglio rapido:
Le torri autosufficienti sono appropriate per quasi tutte le applicazioni di comunicazione senza fili. Torri autosufficienti
sono in genere tre o quattro hanno parteggiato tipo strutture della grata fatte dalla barretta, dal tubo, o dall'angolo solido. Torri autosufficienti
sia ideale per le installazioni in cui gli ingombri sono limitati.
Descrizione delle merci della torre di telecomunicazione e parametri importanti
No. | Descrizione | Specificazione dettagliata e parametri progettuali importanti |
1 | Codice di progettazione | ANSI/TIA222G, norma europea ed altre |
2 | Caricamento di progettazione |
1. Area del carico dell'antenna secondo specificato dai clienti universalmente. 2. Velocità del vento secondo richiesto dai clienti. 3. Angolo di torsione & di deviazione, categoria di esposizione, categoria topografica secondo specificato dai clienti. |
4 | Classificazione della struttura | II |
5 | galvanizzazione della Caldo-immersione | ISO 1461 2009, ASTM A123 |
6 | Grado d'acciaio |
1. Acciaio per costruzioni edili bassolegato ad alta resistenza: Q420B che è equivalente con ASTM Gr60 2. Acciai per costruzioni edili bassolegati ad alta resistenza: Q345B che è equivalente con ASTM Gr50 o S355JR 3. Acciaio per costruzioni edili del carbonio: Q235B che è equivalente con ASTM A36 o S235JR |
7 | Bulloni e dadi | Bulloni pricipalmente di iso 898 dei gradi 6,8 e 8,8 |
8 | Fondamento | 50KPa, 100KPa, portata del suolo 150KPa pricipalmente. |
9 | Tipo della torre |
1. Un auto di 3 gambe ha sostenuto le torri angolari 2. Un auto di 3 gambe ha sostenuto le torri tubolari 3. Un auto di 4 gambe ha sostenuto le torri angolari 4. Un auto di 4 gambe ha sostenuto le torri tubolari 5. Albero di Guyed 6. Torre unipolare 7. Torre cammuffata: Palma, pino, noce di cocco ed altre albero 8. Torre di RDS: La rapida spiega il sito/torre 9. Torri del tetto 10. Smart Pali |
10 | Garanzia |
1. Strutture della torre: 10 anni 2. Torri cammuffate a. Cortecce: 10 anni b. Rami e foglie: 3 anni |
11 | Periodo | 50 anni |
12 | Accessori |
1. Corredi della pittura (norme di ICAO): Pittura anticorrosiva acrilica a base d'acqua che comprendono l'iniettore, l'arancia internazionale/bianco dell'avorio e rosso 2. Luce di aviazione: Doppia luce 48V/220V e singola luce solare & del luce 3. Sistema del fulmine: Parafulmine con il cavo di rame di 70mm2 G/Y giù il conduttore o il nastro piano di rame di 25x3mm con i morsetti e sbarre colletrici d'acciaio rivestite di rame o secondo specificato dai clienti. 4. Impianto di terra: L'interramento del Rod con il cavo d'acciaio placcato di rame del filo e trascina ecc. o secondo specificato dai clienti. 5. ACDB secondo specificato dai clienti 6. Recinzione: Recinto della rete metallica del recinto e della palizzata con i cavi ed il portone del rasoio. 7. Sistema di arresto di caduta: Sistema di arresto di caduta del certificato del CE e di GB. 8. Cavo a fibre ottiche: secondo specificato dal cliente 9. Generatore: secondo specificato dal cliente 10. Gabbia del generatore e del baldacchino: secondo specificato dai clienti |
