Luogo di origine: | La Cina |
Marca: | Suntech Tower |
Certificazione: | ISO, CE |
Numero di modello: | Torre unipolare |
Quantità di ordine minimo: | 1 torre |
---|---|
Prezzo: | Get the Newest Price |
Imballaggi particolari: | Contenitori esportatori |
Tempi di consegna: | 30-35 giorni dopo il deposito |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 70000 tonnellate metriche/tonnellate metriche all'anno |
Nome: | Torre galvanizzata unipolare d'acciaio | Trattamento di superficie: | Caldo-IMMERSIONE galvanizzata |
---|---|---|---|
Altezza: | 10-100m | Materiale: | Q235B & Q355B equivalenti a A36/S235JR & a Gr50/S355JR |
Velocità del vento: | raffica 110~160km/h_3 secondo | Vita: | 20-30 anni |
Evidenziare: | Torre galvanizzata d'acciaio di Q235B,Torre galvanizzata cammuffata della palma |

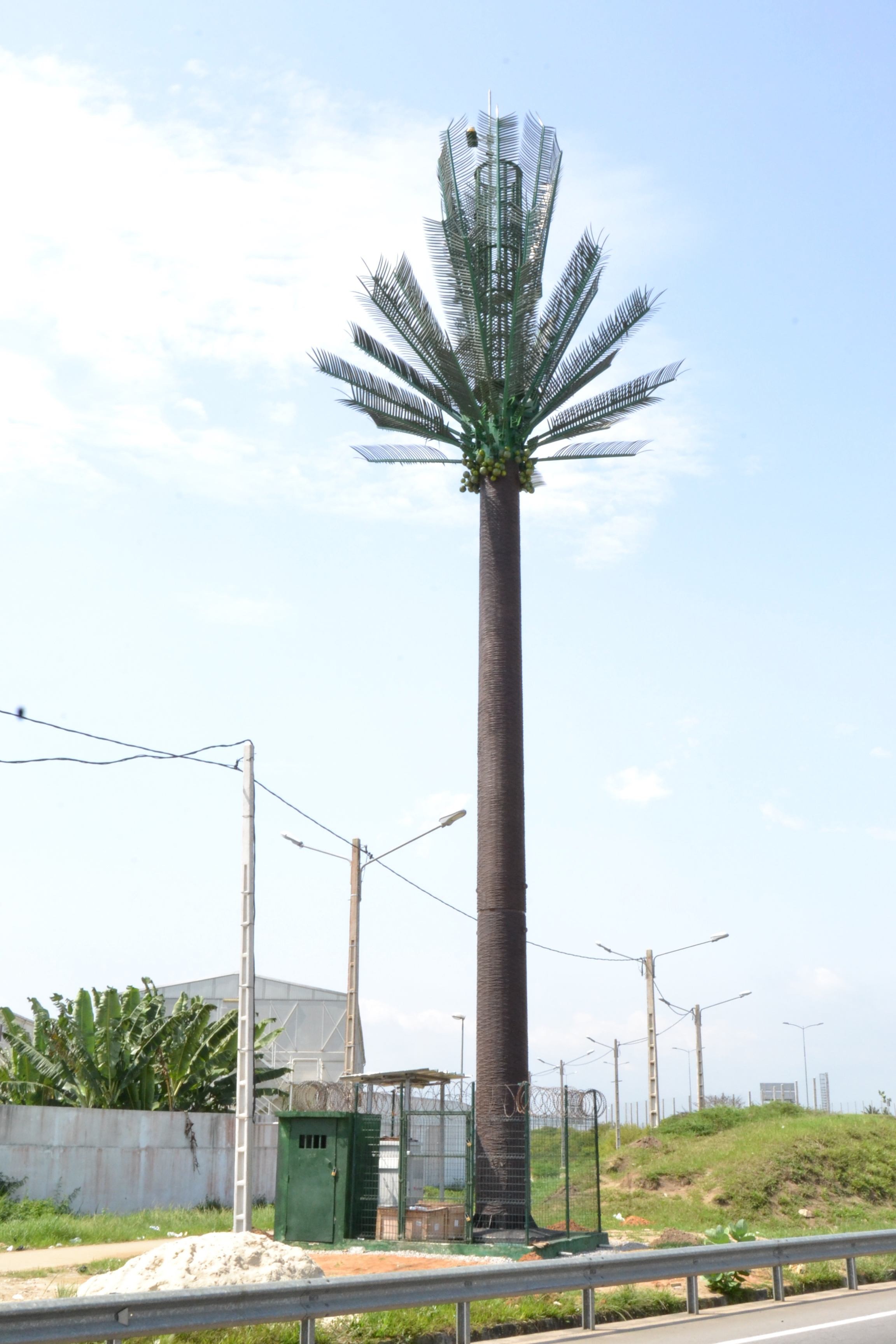

La palma della telecomunicazione ha cammuffato la torre galvanizzata unipolare d'acciaio
Il gruppo di potere di Suntech è uno di più grande acquisizione, ingegneria & le società di contrattazione del gruppo nella società e nella fabbrica del ramo del gruppo di China.Our già si sono impegnate
nel campo di energia elettrica più di 26 anni.
Processo di produzione
Qui è il processo di montaggio per la nostra torre della trasmissione; tuttavia, entrambi i partiti devono discutere tutti i disegni e confermare tutti i disegni del negozio, tecnici specificazione e quale norma da conformarsi. Prima di fabbricazione in serie, dobbiamo abbiamo ricevuto tutti i disegni approvati firmati del negozio e tecnico documenti dal nostro cliente.
I toweris unipolari delle Telecomunicazioni della torre cellulare un tipo di torre della trasmissione del segnale, inoltre hanno chiamato una torre della trasmissione del segnale o una torre del segnale. La sua funzione principale è di sostenere la trasmissione del segnale e di sostenere le antenne della trasmissione del segnale.
Ci sono le seguenti torri di comunicazione: torre di comunicazione d'acciaio della quattro-posta di angolo, torre di comunicazione della tre-posta del tubo d'acciaio, torre di comunicazione del unico palo (albero abbellito e bionico, palo leggero), torre di comunicazione di sollevamento e torre di comunicazione mobile.
Descrizione di prodotto dettagliata come segue:
1. Cerchio /Polygonal
2. Giunto di slittamento/giunto di flangia
3. Galvanizzazione della immersione calda (ASTM123)
4. Certificato ISO9001/ISO14001
5. I giunti di slittamento provocano l'assemblea e la costruzione di campo facili
6. Verniciatura facoltativo: secondo i requisiti del cliente
7. Norma di progettazione: TIA/EIA-222-G/F
8. Software di progettazione: TORRE DEL MS
I prodotti caratterizza:
Altezza disponibile: 10m-60M
Pressione di vento: KM/ORA 50KM/H-280
Materiale: albero primario: Q345B/S355JR/ASTM572; Pezzi di ricambio: Q235B/S235JR/ASTM A36
Bulloni d'ancoraggio: galvanizzazione rivestita a caldo dello zinco del grado 8,8
Spessore dello zinco: 100um minimo per la struttura principale
Aspetto vivo, meno spazio, facile installare
Struttura: Giunto di slittamento/giunto di flangia
Vita: albero primario e parti d'acciaio più di 30 anni
Termine di consegna: I 35 giorni dopo che riceviamo il deposito o il LC
Gamma di carico di quantità dell'antenna: 3-18 PCS
Gamma di quantità di caricamento del piatto di microonda: 3-18 PCS
Gamma &Resting di lavoro di quantità della piattaforma: 1-3 PCS
Supporti celati disponibili
Cavo e scala: può essere montato dalla richiesta del cliente
Montato tipicamente ed eretto all'interno di un aspetto delle ore
Maggio misura con le varie combinazioni di entrata di feedline, di uscita di feedline e di porti di accesso personali
Linea del cavo: di sostegno sui ganci a J interni
Cavo di interramento e barra di interramento: secondo la richiesta del cliente, generalmente la nostra offerta ad esclusione di questa parte
Linea completa di supporti e di accessori dell'antenna disponibili
Fornito i bulloni di punto ed il sistema cavo tipo di salita di sicurezza
Torre cammuffata normale del pino compreso: parafulmine, supporto di antenna, suppport di microonda, piattaforma, asse principale della sezione, bulloni del collegamento, bulloni d'ancoraggio, modelli, scala interno/esterno, vano per cavi ed ecc
Luce di aviazione: possiamo farlo se richiesta del cliente
Descrizione delle merci della torre di telecomunicazione e parametri importanti | ||
No. | Descrizione | Specificazione dettagliata e parametri progettuali importanti |
1 | Codice di progettazione | ANSI/TIA222G, norma europea ed altre |
2 | Caricamento di progettazione | 1. Area del carico dell'antenna secondo specificato dai clienti universalmente. |
2. Velocità del vento secondo richiesto dai clienti. | ||
3. Angolo di torsione & di deviazione, categoria di esposizione, categoria topografica secondo specificato dai clienti. | ||
4 | Classificazione della struttura | II |
5 | galvanizzazione della Caldo-immersione | ISO 1461 2009, ASTM A123 |
6 | Grado d'acciaio | 1. Acciaio per costruzioni edili bassolegato ad alta resistenza: Q420B che è equivalente con ASTM Gr60 |
2. Acciai per costruzioni edili bassolegati ad alta resistenza: Q345B che è equivalente con ASTM Gr50 o S355JR | ||
3. Acciaio per costruzioni edili del carbonio: Q235B che è equivalente con ASTM A36 o S235JR | ||
7 | Bulloni e dadi | Bulloni pricipalmente di iso 898 dei gradi 6,8 e 8,8 |
8 | Fondamento | 50KPa, 100KPa, portata del suolo 150KPa pricipalmente. |
9 | Tipo della torre | 1. Un auto di 3 gambe ha sostenuto le torri angolari |
2. Un auto di 3 gambe ha sostenuto le torri tubolari | ||
3. Un auto di 4 gambe ha sostenuto le torri angolari | ||
4. Un auto di 4 gambe ha sostenuto le torri tubolari | ||
5. Albero di Guyed | ||
6. Torre unipolare | ||
7. Torre cammuffata: Palma, pino, noce di cocco ed altre albero | ||
8. Torre di RDS: La rapida spiega il sito/torre | ||
9. Torri del tetto | ||
10. Smart Pali | ||
10 | Garanzia | 1. Strutture della torre: 10 anni |
2. Torri cammuffate | ||
a. Cortecce: 10 anni | ||
b. Rami e foglie: 3 anni | ||
11 | Periodo | 50 anni |
12 | Accessori | 1. Corredi della pittura (norme di ICAO): Pittura anticorrosiva acrilica a base d'acqua che comprendono l'iniettore, l'arancia internazionale/bianco dell'avorio e rosso |
2. Luce di aviazione: Doppia luce 48V/220V e singola luce solare & del luce | ||
3. Sistema del fulmine: Parafulmine con il cavo di rame di 70mm2 G/Y giù il conduttore o il nastro piano di rame di 25x3mm con i morsetti e sbarre colletrici d'acciaio rivestite di rame o secondo specificato dai clienti. | ||
4. Impianto di terra: L'interramento del Rod con il cavo d'acciaio placcato di rame del filo e trascina ecc. o secondo specificato dai clienti. | ||
5. ACDB secondo specificato dai clienti | ||
6. Recinzione: Recinto della rete metallica del recinto e della palizzata con i cavi ed il portone del rasoio. | ||
7. Sistema di arresto di caduta: Sistema di arresto di caduta del certificato del CE e di GB. | ||
8. Cavo a fibre ottiche: secondo specificato dal cliente | ||
9. Generatore: secondo specificato dal cliente | ||
10. Gabbia del generatore e del baldacchino: secondo specificato dai clienti |
