Luogo di origine: | La Cina |
Marca: | Suntech |
Certificazione: | ISO |
Numero di modello: | Linea di trasmissione torre della grata |
Quantità di ordine minimo: | 1 torre |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | Contenitori esportatori |
Tempi di consegna: | 25-30 giorni dopo il deposito |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 insiemi all'anno |
Materiale: | Q235B/Q345B/Q420 d'acciaio | Superficie: | corteccia galvanizzata e specifica della Caldo-immersione con i rami |
---|---|---|---|
Altezza: | 0m~200m | Applicazione: | Torre di telecomunicazione |
Velocità del vento di base: | raffica 110~160km/h_3 secondo | Vita: | 25-30 anni |
Evidenziare: | torre d'acciaio di telecomunicazione 330kv,torre d'acciaio galvanizzata di telecomunicazione dei sostegni,torre di antenna d'acciaio 330kv |

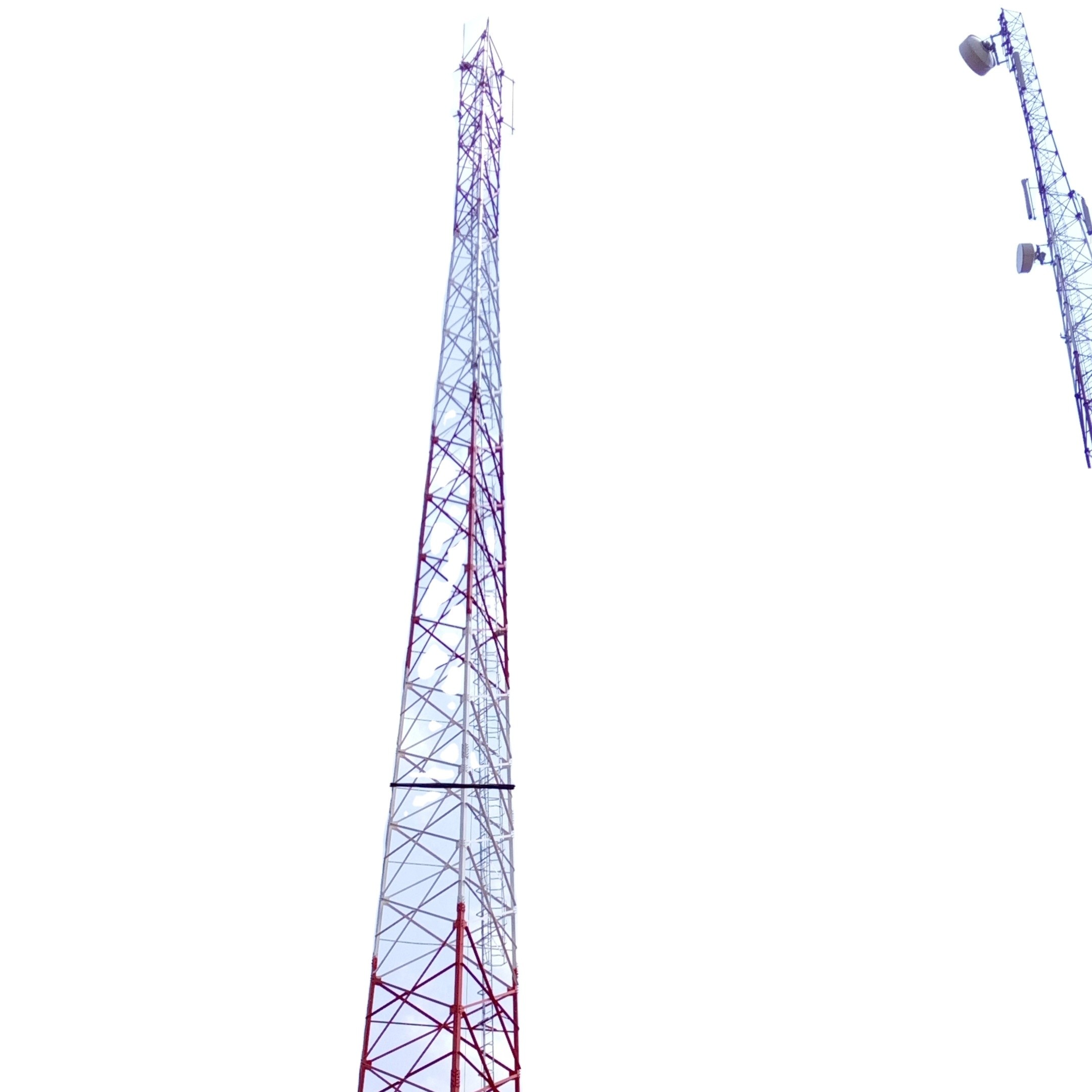

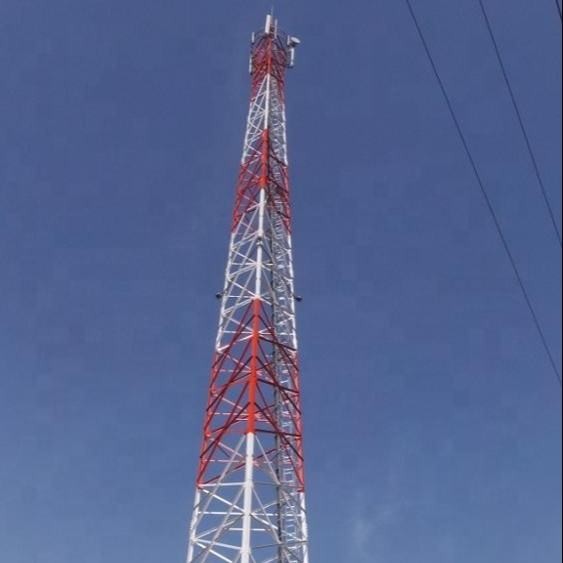

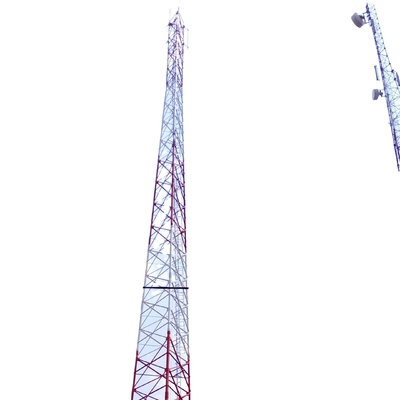

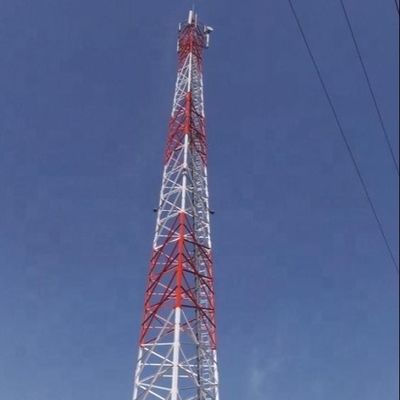

Una torre d'acciaio delle 3 Telecomunicazioni angolari delle gambe con la immersione calda galvanizzata ed i sostegni
Il gruppo di potere di Suntech è uno di più grande acquisizione, ingegneria & le società di contrattazione del gruppo nella società e nella fabbrica del ramo del gruppo di China.Our già si sono impegnate
nel campo di energia elettrica più di 26 anni.
Progettazione di torre
Dicaci i vostri requisiti e progetteremo e dettaglieremo una struttura di sostegno di antenna completa per soddisfare le vostre esigenze. Tutta la progettazione di torre è fatta in completo
conformità con l'ultima revisione dell'associazione TIA/EIA-222-G/F standard delle industrie delle telecomunicazioni, «norme strutturali per l'antenna d'acciaio e le strutture portanti dell'antenna» ed altri standard industriali, come applicabile.
Progettazione e dettagliare
Abbiamo vasta esperienza del virtualmente ogni facciamo e modelliamo della torre utilizzata nel Sudamerica ed in Africa. A causa di questo, possiamo progettare e dettagliare i supporti dell'antenna ed altre appartenenze della torre per soddisfare tutte le esigenze e per misura qualunque torre. Con una funzione interna di montaggio, possiamo abitudine-fabbricazione gli oggetti nell'ambito del nostro esame rigoroso
per consegnare di che cosa avete bisogno.
Analisi strutturale e calcolo
Forniamo i servizi eccezionali dell'analisi strutturale. Un'analisi strutturale va più profonda appena di un'ispezione visiva. L'ispezione visiva
di una torre mostrerà la condizione fisica di una torre quali l'arrugginimento, l'incrinamento delle saldature, i membri piegati, ecc. ma non mostrerà se una torre è
sovraccaricato dai carichi sta sostenendo. Un'analisi strutturale usa le formule d'organizzazione matematiche per lo sforzo, con comportamento conosciuto dei materiali differenti nell'ambito dello sforzo, per determinare se qualsiasi un punto sulla torre è sollecitato oltre i limiti sicuri. Usando il software avanzato, possiamo creare un modello matematico di tutta la struttura d'acciaio e determinare rapidamente gli sforzi alle centinaia di punti sulla torre.
Linea di trasmissione descrizione d'acciaio delle merci della struttura della sottostazione & della torre e parametri importanti
No. | Descrizione | Specificazione dettagliata e parametri progettuali importanti |
1 | Codice di progettazione |
1. Norma nazionale cinese: a. Regolamento tecnico di DL/T 5154-2002 di progettazione per la torre e delle strutture di Palo della linea di trasmissione sopraelevata b. Regolamento tecnico di DL/T 5219-2005 per la progettazione del fondamento della linea di trasmissione sopraelevata 2. Norma americana: a. Progettazione di ASCE 10-97-2000 delle strutture d'acciaio ingraticciate della trasmissione b. Requisito di regolamento edilizio di ACI 318-02 del calcestruzzo della struttura |
2 | Software di progettazione | VOGLIATE e ms Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD ecc |
3 | Caricamento di progettazione | Secondo il requisito e la specificazione dai clienti universalmente. |
4 | Test di carico/criterio distruttivo | Possiamo sistemarlo da autorità governativa se è necessario ed il costo di tale genere di prova è esclusivamente dalla valutazione della torre. |
5 | Tensione | 33chilovolt,66/69KV,110chilovolt, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, linea di trasmissione 1000KV |
6 | galvanizzazione della Caldo-immersione | ISO 1461-2009, ASTM A123 |
7 | Grado d'acciaio |
1. Acciaio per costruzioni edili bassolegato ad alta resistenza: Q420B che è equivalente con ASTM Gr60 2. Acciai per costruzioni edili bassolegati ad alta resistenza: Q355B che è equivalente con ASTM Gr50 o S355JR 3. Acciaio per costruzioni edili del carbonio: Q235B che è equivalente con ASTM A36 o S235JR |
8 | Bulloni e dadi | Bulloni pricipalmente di iso 898 dei gradi 6,8 e 8,8 per entrambe la norma cinese, di iso e di BACCANO |
9 | Tipo della torre | Torri angolari, torri tubolari, albero di Guyed, torre unipolare |
10 | Tipo della torre | Torre della sospensione, torre di tensione, torre morta, struttura della sottostazione |
11 | Garanzia | Strutture della torre: 10 anni |
12 | Periodo | 50 anni |
13 | Trasporto | Siamo molto vicini al più grande porto nel mondo che è il nostro vantaggio per il trasporto del mare. |
14 | Controllo di qualità |
Segua il sistema di iso 9001 e rigorosamente l'ispezione del controllo di qualità per materia prima, la prova dell'assemblea del prototipo, la prova della galvanizzazione e l'ispezione della pre-spedizione per sia la quantità che la qualità Trattiamo la qualità in primo luogo ed il rapporto 100% di ispezione. |
