Luogo di origine: | La Cina |
Marca: | Suntech |
Certificazione: | ISO |
Numero di modello: | Torre d'acciaio |
Quantità di ordine minimo: | 1 torre |
---|---|
Prezzo: | Get the latest prices |
Imballaggi particolari: | Contenitori esportatori |
Tempi di consegna: | 35 giorni dopo il deposito |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 100000 tonnellate metriche/tonnellate metriche all'anno |
Nome: | Torre della grata | Material Type: | Steel Q355/Q255 |
---|---|---|---|
Usage: | Steel Transmission Tower | Applicazione: | Linea di trasmissione torre |
Grado di tensione: | 10KV a 800KV | Wind Speed: | 120KM/H |
Evidenziare: | 230kv ingraticciano le torri d'acciaio,ASTM123 ingraticciano le torri d'acciaio,linea di trasmissione 400kv torre |

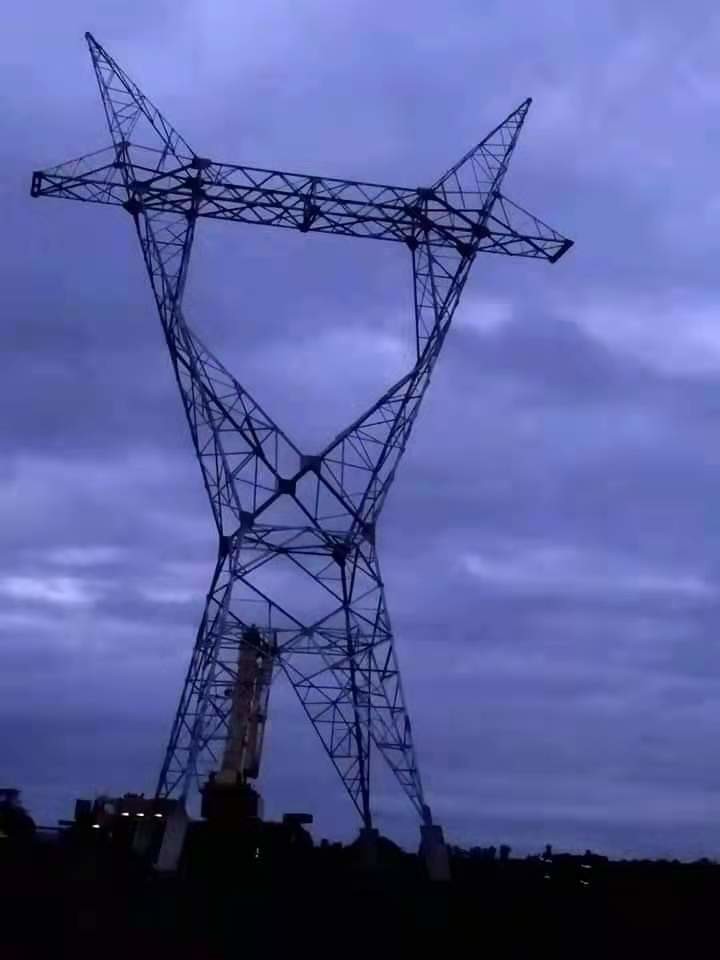

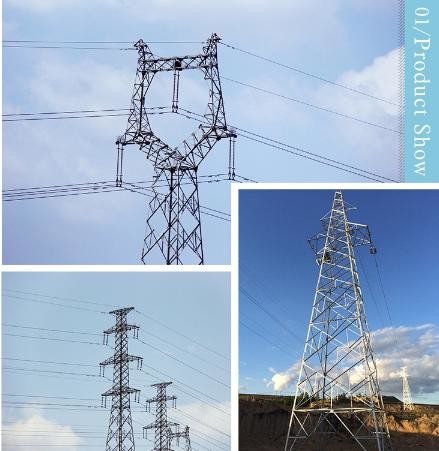

Torri d'acciaio della grata di ASTM123 230kv al di sopra linea di trasmissione da 400 chilovolt torre
Dettaglio rapido:
La corrente elettrica 230kv si eleva al di sopra linea di trasmissione da 400 chilovolt il palo elettrico d'acciaio 30m della torre
DESCRIZIONE DI PRODOTTO
La corrente elettrica 230kv si eleva al di sopra linea di trasmissione da 400 chilovolt il palo elettrico d'acciaio 30m della torre | |
Specifiche:
Le caratteristiche di prodotto:
Come la linea di trasmissione tradizionale attrezzatura, la torre d'acciaio di angolo ha il campo ampiamente usato, le caratteristiche del codice di progettazione, il mestiere è maturo, alle distanze differenti, livello di tensione differente sta mostrando i vantaggi e l'applicabilità generale
La progettazione della torre dell'elettrodotto dipende sopra, tipo di conduttore e di Terra-cavo, zona del vento, angolo di deviazione e la specificazione di materiale. Queste torri sono galvanizzate per proteggere l'acciaio da corrosione. Lo spessore ricoprente della galvanizzazione dipende dalle condizioni atmosferiche alla posizione della torre.
Gradi d'acciaio
Acciaio di angolo: Q345B d'acciaio cinese, che stessi a ASTM A572 GR50
Altri web, rinforzando e non sollecitare piatto e l'acciaio di angolo: Cinese Q2230B, che stessi a ASTM A36
Piatti: Q345B d'acciaio cinese, che stessi a ASTM A572 GR50
Bulloni: Gradi cinese 6,8 e 8,8, che simile a ASTM A394
) Una dimensione e una tolleranza per l'angolo sono secondo GB/T1591-1994
B) Galvanizzazione della immersione calda conformemente a GB/T 13912-2002, che simile a ASTM A 123
C) la saldatura sarà la prestazione conforme alla norma di AWS D1.1 o del CWB
Tensione: Attrezzatura di trasporto di energia/linea di trasmissione elettrica grado della torre del ferro di angolo: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Qui è il processo di montaggio per la nostra torre della trasmissione; tuttavia, entrambi i partiti devono discutere tutti i disegni e confermare tutti i disegni del negozio, caratteristica tecnica e quale norma da conformarsi. Prima di fabbricazione in serie, dobbiamo abbiamo ricevuto tutti i disegni approvati firmati del negozio e documenti tecnici dal nostro cliente.
Il nostro montaggio sarà nell'accordo rigoroso con i disegni di dettaglio pronti dall'appaltatore ed approvati dall'ingegnere. Il montaggio comincerà dopo l'approvazione del montaggio in fabbrica e delle prove.
Tosatura | : La tosatura ed il taglio saranno eseguiti con attenzione e tutte le parti del lavoro che sarà esposto per osservare dopo che il completamento sarà finito ordinatamente. Le macchine ossitaglio manualmente guida non saranno utilizzate. B: Tutto il materiale oltre 13 (o 12) millimetri densamente sarà segato freddo o macchina tagliata a cannello. C: La potatura o tosare sarà permessa uno spessore materiale di 13 millimetri o più di meno. Il taglio alla fiamma di alto acciaio del rendimento sarà preceduto da un leggero preriscalda l'operazione passando la fiamma di taglio sopra la parte da tagliare. Tutti i bordi tagliati a cannello saranno frantumati puliti. |
Piegamento | La nostra società owaned il machince di piegamento. Frether più, possiamo fabbricare le torri con piegatura a caldo o il freddo che piega secondo i requisiti del cliente. |
Saldatura | Nessuna saldatura sarà fatta a meno che la previa approvazione sia stata ottenuta dall'ingegnere. La saldatura non sarà permessa ai punti di collegamento della torre per il conduttore, cavo dello schermo, isolanti o assemblee o sostegni collegati |
Sotto-perforazione | Tutti i fori in acciaio per costruzioni edili meno di 10 millimetri di spessore possono essere perforati ad a grandezza naturale salvo indicazione contraria sui disegni approvati. I fori indicati sui disegni come luoghi di perforazione e tutti i fori in acciaio per costruzioni edili 10 millimetri o su più in spessore e tiranti delle inter-armi saranno perforati o sotto-perforati e scremati. Tutti i fori saranno nitidi e senza lacerato o bordi irregolari. Tutte le sbavature derivando dalla scrematura o dalla perforazione saranno rimosse. Tutti i fori saranno cilindrici e perpendicolari al membro. Se necessario per evitare la distorsione dei fori, i fori vicino ai punti delle curvature saranno perseguitati piegare. |
Perforazione | Per la perforazione ad a grandezza naturale, il diametro della perforazione sarà 1,0 millimetri più grande del diametro nominale del bullone ed il diametro del dado non sarà più di 1.5mm più grande del diametro della perforazione. Per la sotto-perforazione, il diametro della perforazione sarà 4 millimetri più piccolo del diametro nominale del bullone ed il diametro del dado sarà non più di 2 millimetri più grande del diametro della perforazione. Sotto-perforando per il lavoro scremato sarà tale quello dopo la scrematura della superficie della perforazione comparirà nella periferia del foro |
Dimensione del foro | Dove i fori sono scremati o perforati, il diametro del foro finito sarà non maggior del diametro nominale del bullone più 1,0 millimetri. |
Galvanizzazione | Tutto il materiale sarà la caldo-immersione galvanizzata dopo montaggio conformemente all'ultima revisione della specificazione A 123 di GB/T 13912-2002 o di ASTM. Il materiale che è stato rifiutato a causa dei punti nudi o altri difetti ricoprenti saranno spogliati e ri-galvanizzati, o le aree non rivestite sarà ricoperta con un metodo approvato. Tutti i piatti e forme che sono stati deformati tramite il processo della galvanizzazione saranno raddrizzati dalla rilaminazione o premuta. Il materiale non sarà martellato o altrimenti non sarà raddrizzato in un modo che danneggierà il rivestimento protettivo. L'approvazione sarà assicurata dall'ingegnere se galvanizzare è fatta fuori della pianta dell'appaltatore. Tutto il lavoro d'acciaio galvanizzato sarà protetto dalla macchia bianca di stoccaggio usando un trattamento approvato della soluzione subito dopo della galvanizzazione. |
Imballaggio | Il nostro prodotto sarà imballato in parecchi pacchi di cui il peso è la TA 2~3 o secondo il vostro requisito. |
Immersione calda galvanizzazione |
Norma | Thickness/mm d'acciaio |
Ricoprire medio thickness/μm |
Metallico Elemento |
Contenuto |
Assi di Palo, incrocio arms&bolted sopra accessori |
ASTM A123/ AS A123M-15 NZS 4680 |
>6 | 85 | Mn | 0.25%-0.40% |
<3-6> | 70 | ||||
1.5-3 | 55 | Cu | <0> | ||
<1> | 55 | ||||
Bulloni, nuts&washers | GB/T 5267.3-2008 | ___ | ≥ 54 | P | <0> |
(Iso 10684-2004) | |||||
Tirafondi |
ASTM A153/ A153M-09 |
___ | ≥ 54 | S | <0> |
