Luogo di origine: | Ningbo, Cina |
Marca: | Suntech |
Certificazione: | ISO |
Numero di modello: | FZ (R) N21-40.5 |
Quantità di ordine minimo: | 1 INSIEME |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | Esportazione delle casse |
Tempi di consegna: | 25-30 giorni dopo il pagamento |
Termini di pagamento: | L/C, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 6000pcs al mese |
nome: | Commutatore del carico di corrente alternata | Altitudine: | Sotto 1000M |
---|---|---|---|
Temperatura ambiente: | -40℃-+40℃ | Uso: | Sito elettrico |
Evidenziare: | Commutatore di rottura di carico telecomandato di vuoto,Commutatore di rottura di carico di vuoto 40.5KV,Commutatore di rottura di carico dell'interno 40.5KV |

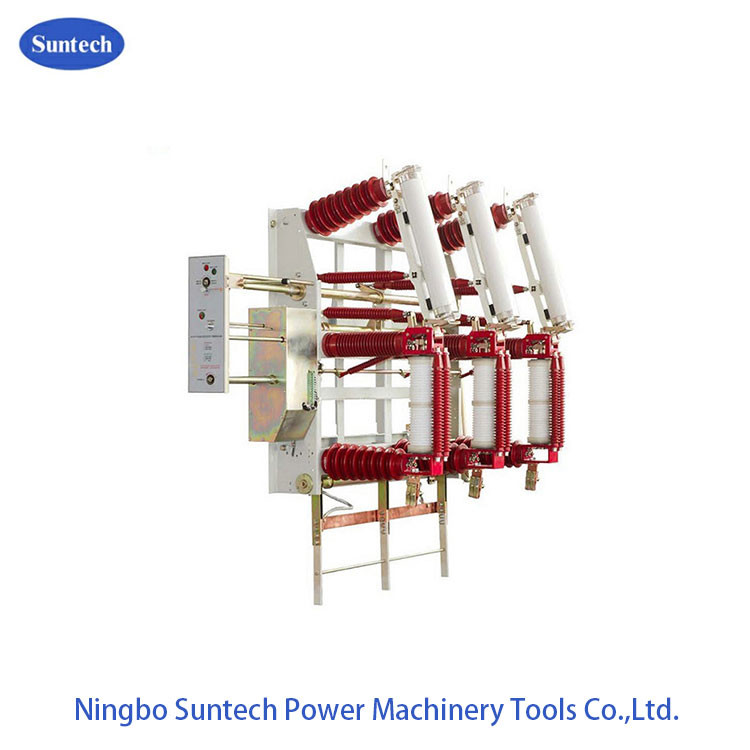

Commutatore di rottura di carico dell'interno ad alta tensione telecomandato di vuoto di CA 40.5KV
La combinazione ad alta tensione dell'interno del commutatore-fusibile del carico di vuoto di CA di FZ (R) N21-40.5D («combinazione» in breve) è utilizzata nelle centrali elettriche con una frequenza di CA di 50 hertz e di una tensione nominale di 40,5 chilovolt per rompere le correnti del carico, le correnti di sovraccarico e le correnti di cortocircuito. Si applica specialmente ai posti che hanno bisogno del controllo, la protezione per senza olio, senza manutenzione, unità di alimentazione della rete a anello e frequente-azionato e trasformatori terminali dell'alimentazione elettrica.
La combinazione è caratterizzata dalla grande capacità di rottura, l'alta sicurezza e stabilità, lungamente vita elettrica, contributo alla frequente operazione, meno manutenzione, ecc. Ha una lacuna d'isolazione evidente, un commutatore d'interramento con la fabbricazione della capacità, un azionatore elettrico della molla e capacità telecomandata.
1,1 parametri tecnici
ltem | Unità | Valore di riferimento | |
Tensione nominale | chilovolt | 40,5 | |
Frequenza nominale | Hertz | 50 | |
Corrente massima stimata del fusibile | 63 | ||
Livello dell'isolamento | la frequenza industriale 1min resiste alla tensione | chilovolt | La lacuna di vuoto, interpole, palo--terra: 95; isolazione della lacuna: 110 |
L'impulso del fulmine resiste alla tensione | chilovolt | La lacuna di vuoto, interpole, palo--terra: 185; isolazione della lacuna: 215 | |
Il picco stimato resiste alla corrente | Ka | 50 | |
4s ha valutato a breve termine resiste alla corrente | Ka | 20 | |
Rated che rompe corrente del carico attivo | 1250 | ||
Corrente di rottura a circuito chiuso stimata | 1250 | ||
Rated che rompe corrente di cavo durante la tassa | 21 | ||
Rottura stimata di cortocircuito corrente | Ka | 31,5 | |
Corrente di trasferimento stimata | 1200 | ||
Modello del fusibile | XRNT3A-40.5/Δ-31.5 | ||
Energia dell'uscita del percussore del fusibile | J | 2-5 | |
Cortocircuito stimato che rende corrente | Ka | 80 (valore di picco previsto) | |
Il picco stimato resiste alla corrente del commutatore d'interramento | Ka | 50 | |
4s ha valutato a breve termine resiste alla corrente del commutatore d'interramento | Ka | 20 | |
Tensione nominale (CC o CA) del circuito ausiliario | V | 220; 110 | |
Vita meccanica | Cicli | 10000 |
1,2 parametri tecnici del commutatore del carico di vuoto
Oggetto | Unità | Valore di riferimento |
Gap dei contatti | millimetro | 17±1 |
Viaggio di compressione della molla del contatto | millimetro | 4±1 |
Velocità di fabbricazione media | m/s | 0.6±0.2 |
Velocità di rottura media (lacuna: 6mm) | m/s | 1.5±0.2 |
Rottura del tempo | spettrografia di massa | ≤60 |
Fabbricazione non sincrona/rottura dei contatti delle tre fasi | spettrografia di massa | ≤2 |
Rimbalzi il tempo nella fabbricazione del contatto | spettrografia di massa | ≤3 |
Distanza fra le parti e la distanza in tensione della fase--terra | millimetro | ≥300 |
Resistenza del circuito fra i sostegni superiori e più bassi | μΩ | ≤80 |
Norme del prodotto |
1. Combinazioni ad alta tensione del commutatore-fusibile del carico di corrente alternata di GB 16926 - 1997 2. Combinazioni alteratingcurrent ad alta tensione del commutatore-fusibile del carico di IEC 60420 |
Condizione dell'ambiente |
1. L'altitudine: sotto 1000M. 2. La temperatura ambiente: -40℃-+40℃. 3. L'umidità relativa di aria: monthly≤90%, daily≤95%. |
